O nome “Balun” é um acrônimo de “Balance-Unbalance”, ou Balanço e Não Balanço, sendo geralmente um transformador com o lado primário conectado a um sinal e a um terra (como o coaxial), e o outro lado com ambos condutores flutuando relativamente ao terra, com o sinal fluindo entre eles.

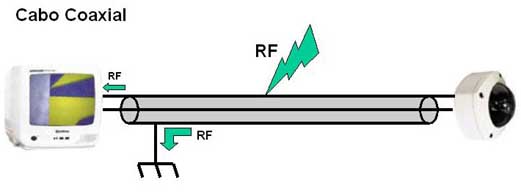

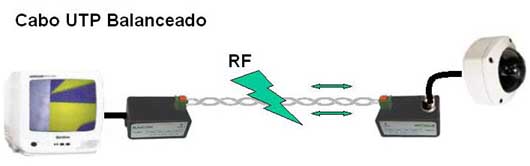

Balanço– o desenho anterior demonstra que o sinal balanceado trafega pelos dois condutores combinados, pois seus trajetos para o terra são idênticos, ambos são DC e operam em altas freqüências. Qualquer interferência em um dos fios condutores causará flutuação em sua voltagem. Adotando-se o Cabo de Par Trançado- UTP (Unshielded Twisted Pair), a interferência neste condutor irá influenciar o outro, desde que ambos flutuem, sendo fundamental para isto que no fim do cabo haja idêntica conexão para o terra, e que o circuito receba somente a diferença de potencial entre os condutores, que irão ignorar suas voltagens comuns do terra.
A propriedade eletrônica de rejeitar este “sinal comum”, ao receber sinal com diferença de potencial, é a base conceitual do funcionamento do Balun ou Conversor para Par Trançado.
O condutor do circuito é composto por pares de fios de cobre isolados, trançados entre si com passos previamente calculados, objetivando com isto reduzir a transferência eletromagnética e radiofreqüência externa. Outras importantes vantagens do Cabo UTP são baixo custo e pequena bitola, não preenchendo dutos de fiação, comparativamente a outros tipos de cabos.
Circuitos Conversores de Sinais para Par trançado originam excelente largura de banda, dependente da qualidade e espessura do fio, passo da trança (categoria) e distancia percorrida.
O Cabeamento Estruturado de Redes de Cabos de Par Trançado- UTP, permite comunicações internas e externas (*) entre prédios, galpões, fábricas, escritórios, lojas, ruas, etc., que incluem voz, vídeo e dados. Os Cabos UTPs propiciam solução tecnica superior na transmissão, adequando-se a configurações de rede simples, possuindo inúmeras vantagens frente ao Cabo Coaxial, por somar eficácia na transmissão com baixo custo. Os Sistemas Estruturados por Cabo UTP, utilizando CAT 5e, são a solução ideal para cobrir relativamente longas distâncias, atender grande quantidade de câmeras, possibilitar ampliações do Sistema de CFTV, com menores custos de infra-estrutura.
Benefícios:
- Menor custo do Cabo UTP frente ao Coaxial e demais cabos requeridos para alimentação, controle de telemetria (PTZ) e áudio. O Cabo UTP transmite todos os sinais;
- Redução do custo de mão de obra, por maior facilidade de instalação de Cabos Multipares UTP, em comparação com conjuntos de cabos coaxiais;
- Potencial para expansão. Um Cabo UTP “backbone” com 25 pares, propicia capacidade adicional, permitindo a instalação de demais câmeras requeridas, sem ampliar a infra-estrutura;
- Instalação e manutenção mais fácil e dinâmica, devido aos Cabos UTPs serem codificados por cores, facilitando a leitura e conexão com equipamentos;
- Seção menor dos Cabos UTP frente aos Coaxiais, ocupando menor espaço nos dutos. Um Cabo UTP com 25 pares é equivalente, em termos de diâmetro, a dois Coaxiais;
- Múltiplas informações de vídeo e dados podendo ser transmitidas num mesmo Cabo UTP, sem nenhuma interferência induzida nos sinais;
- Maior facilidade na logística de movimentação de Cabos UTPs à instalação, sendo mais barata, devido ao menor peso e quantidade de Cabos requerida, em comparação ao Coaxial;
- Envio de sinais através de Cabo UTP com diminuição proporcional de custo. Um Cabo UTP com 4 pares transmite sinais de 4 Câmeras, versus a necessidade de 4 Coaxiais;
- Permite a energização de Câmeras através de Central de Alimentação, através de Trafo de 24VAC ou Fonte de12/24VDC, eliminando fontes individuais;
- Cabos UTP somados às características dos Baluns, que incluem proteção contra surtos, imunidade ao cross-talk e ao ripple, e melhor rejeição a interferência, superam os Coaxiais.
Instalação:
- Utilizar Cabo Condutor para Par Trançado- UTP ponto a ponto, portanto não blindado- tipos 18, 22 ou 24 AWG- corda flexível ou fio rígido- categoria 2 ou superior. Nunca utilizar Cabo de Par Trançado Blindado- STP- que visando diminuir a diafonia, gera perda do sinal transmitido. Também, nunca utilizar cabo “não trançado”, que neutraliza a diferença de potencial entre os fios condutores;
- O cabo deve ser instalado sem derivações paralelas, bobinas de carga, talk-battery ou protetores tipo MOV. Blocos de emenda bem conectados são aceitos, por não representarem inconvenientes;
- Para perfeita conectividade, a resistência do cabo deve ser medida, conectando-se os dois conectores na ponta remota para teste, medindo assim a resistência do cabo, que deve apresentar os resultados da tabela a seguir:
RESISTÊNCIA EM OHMS DOS CABOS |
||||||
AWG | Bitola em mm. | 150 m | 300 m | 600 m | 1 Km | 1,6 Km |
18 | 1,0 Ø | 6,5 Ω | 13 Ω | 27 Ω | 41 Ω | 65 Ω |
22 | 0,6 Ø | 17 Ω | 34 Ω | 70 Ω | 106 Ω | 168 Ω |
24 | 0,5 Ø | 26 Ω | 53 Ω | 111 Ω | 168 Ω | 265 Ω |
- Sinais de vídeo podem trafegar no mesmo cabo que contenha outros sinais de vídeo, telefonia, dados, sinais de controle, ou energia de baixa tensão;
- Para um adequado circuito, necessita-se de um Balun em cada ponta da fiação;
- A distância especificada para cada Conversor deverá ser respeitada, incluindo em sua soma os Cabos Coaxiais do roteamento. Recomenda-se que a distância seja efetivamente mensurada, certificando-se de que a dimensão máxima específicada não seja ultrapassada;
- Sinais de vídeo trafegando em direções opostas podem coexistir até 300m, ou 600m para Cabos de Categoria 5 ou >;
- Conversores Passivos podem coexistir com Ativos num mesmo canal, sempre com o Passivo instalado junto à Câmera- como transmissor- pois o Ativo por ter controle de ganho, instalado como receptor- tem mais fácil acesso na sala de monitoramento (para calibrações de ganho);
- Sinais de Pan-Tilt e Zoom, tipo RS-422, RS-485 ou outros, podem coexistir no mesmo Cabo de Par Trançado;
- Após fixar a Câmera na Caixa de Proteção, conectar alguns centímetros de Fio Coaxial RGC 59 entre ela e o Conversor para Par Trançado, inserindo o equipamento e a Fonte de Alimentação na Caixa. Adotar o mesmo procedimento junto ao DVR ou Monitor- obviamente sem a Caixa de Proteção.
- Observar a polaridade do par-trançado, para não inverte o sinal de vídeo;
- Não conduzir/lançar Cabo Condutor para Par Trançado- UTP- paralelamente à rede elétrica (especialmente envolvendo maiores distâncias), junto a luminárias com reatores eletrônicos e transformadores em geral;
- É altamente recomendada a instalação de Protetores para Loops de Terra nos equipamento que estejam conectados na mesma rede elétrica- equalizando potenciais de terra e melhorando as imagens produzidas;
- Todas as fontes de alimentação do conjunto devem ser de boa qualidade e portanto estabilizadas, evitando sobrecargas e ruídos no circuito.

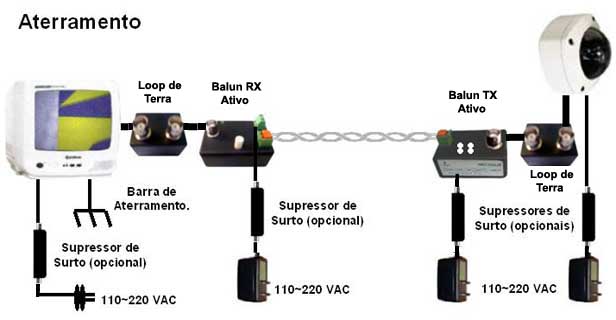

Isolação de Terra- a imunidade à diferenças de potencial é uma característica dos Circuitos de Par Trançado que contenham Protetores para Loops de Terra, eliminando diferenças de potencial que possam existir quando houver conexões de um prédio para outro, de um pavimento a outro, ou em ambientes distintos;
O Balun deve estar conectado à Câmera ou DVR, com Protetores para Loops de Terra entre eles, com os chassis das Câmeras ou DVRs devidamente conectados ao terra.
