Entrada Vídeo: NTSC/PAL, 1V pico-a-pico, 75
Ohms, BN; |
|
Alarme : evento ou detecção de movimento; |
|
Entrada/Saída Áudio: 1 canal entrada- 1 canal
saída; |
Reprodução:
Normal x1; Avanço Rápido: x2,x4,x8, Recuo
rápido: x2,x4,x8; Foto a Foto; |
|
Saída Vídeo: 1canal Monitor, 1 Spot, 16 Saídas
loop-through; |
|
Resolução: NTSC: 720x480, PAL: 720x576; |
Lista de pesquisa: Tudo, Evento, Escala e Tempo; |
|
Visualização: 4, 8, 16 imagens na tela ou modo
seqüencial; |
Protocolos: TCP/IP, PPP, DHCP,
GUI ou Internet Explorer; |
|
Gravação: tela cheia e multiplexada ( NTSC:
720x480); |
HD: EIDE; ATA-6, COM 3,5" e 7.200 rpm; |
|
Algoritmo de Compressão: M-JPEG modificado; |
Back-Up: arquivamento via saída USB em
Pen-Drive; |
|
Triplex: gravação, reprodução local e remota
simultâneas; |
Alimentação: 12V DC/ 5A Adaptador; |
|
Taxas: visualização em
tempo real- gravação a 60Fps; |
Dimensões:
(LxPxA)
440x315x44mm; |
|
Método de gravação: contínua, intervalos e
agendada; |
Peso: 5 Kgs. |
|
|
|

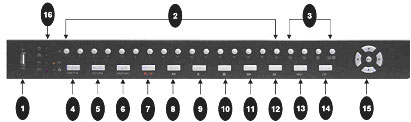

PAINEL FRONTAL |
 |
|
|
|
|
1. Porta USB-
para conectar um drive de memória externa
para arquivos de vídeo (takes);. |
|
2. Botões de seleção dos
canais de vídeo-
de
CH1 a CH16 ; |
|
3. Botões de seleção do modo
de visualização de vídeo-
seqüencial, QUAD, 9CH, 16 CH e visualização em tela cheia; |
|
|
Modo de visualização seqüencial:
Com o botão pressionado num dado modo
de visualização, serão mostradas imagens
seqüencialmente. Exemplo: em QUAD, as
imagens serão mostradas de CH1 a 4, CH5 a 8
e CH 13 a 16. |
|
|
Modo de visualização em QUAD:
Com o botão pressionado, 4 imagens
serão exibidas, com as seguintes
disposições: CH1 a CH4, CH5 a CH8, CH9 a
CH12 e CH13 a CH16, visualizadas uma de cada
vez.
|
|
 |
Modo de visualização em 9 imagens: Com o botão pressionado, exibe 9
imagens, de CH1 a CH9 e de CH8 a CH16. Toda
vez que ele for pressionado, 9 imagens serão
mostradas. |
|
 |
Modo de visualização em 16 imagens:
Co o botão pressionado, serão visualizadas 16 imagens: modo 1+7, modo 2+8 |
|
|
4. FUNÇÃO-
a imagem principal na visualização 1+7, 2+8 e de
16 imagens pode ser mudada, por combinação do
FUNCTION e do botão de seleção de canal. A
imagem principal pode ser mudada pelo botão
selecionador de canais de CH1 a CH16,
pressionando FUNCTION a seguir; |
|
5. BLOQUEADOR (KEY LOCK)-
Inibindo pessoas não autorizadas a operarem o
sistema. Com este botão é pressionado todos os
botões do painel frontal não funcionarão (LED
LOCK amarelo). Para destravar o botão, será
solicitada senha; |
|
6. Botão de arquivamento-
Sempre que o botão ARCHIVE for pressionado, o arquivamento das imagens será iniciado; |
|
7. Botão REC/ STOP
pressionando-se o Círculo Vermelho,
inicia-se a gravação. Nova pressão a
finaliza; |
|
8. REW ( )
reproduz para traz em alta velocidade,
suportando velocidades de 2 a 16 vezes; |
9. Botão PLAY
( )
reproduz normalmente;
|
|
10. Botão STOP-
mostra a lista de pesquisa no monitor, e
após selecionado o arquivo gravado a reprodução
se inicia, presionando-se o botão
PLAY.
Para parar, pressiona-se
STOP. DVR em alta velocidade (modo FF ou
REW), retorna a reprodução normal através do
botão
PLAY; |
|
11. FF
( )- reproduz para frente, em alta
velocidade, suportando velocidades de 2 a 32
vezes; |
|
12. PAUSE
 -
interrompe a reprodução, podendo
ser usado para voltar ou adiantar quadro a
quadro. A direção do movimento é decidida
pressionando FF ou REW; |
|
13. MENU-
mostra todas as opções do sistema; |
|
14. ESC-
utilizado para retornar ao menu superior
e, ao
mesmo tempo, salvar parâmetros de
configuração; |
|
 |
15. Botões de Direção e
Botão
Enter-
-
usados para mover para a ESQUERDA, DIREITA,
A CIMA e para BAIXO no menu. também usados
para entrar com a senha e para selecionar e
salvar parâmetros; |
|
16 LED Indicators-
|
|
|
|
PAINEL
TRASEIRO |
 |
|
|
|
|
1. Entrada
de Vídeo- vídeo composto de 16 canais, com
conectores BNC;
|
|
2. Saída de
Vídeo- duas saídas BNC;
|
|
3. Entrada
de Áudio- desbalanceada, com jack RCA;
|
|
4. Saídas
Loop Through- de vídeo composto- 16 canais-
com conectores D-SUB;
|
|
5. Chaves
deTerminação 75 Ohms- saídas de vídeo para
outro equipamento;
|
|
6. Entrada
de Alarme e Saída Relay- 16 entradas de
alarme e 4 saídas Relay NA/NF- dispositivos
externos sinalizando o DVR;
|
|
7. Porta
Ethernet- com jack RJ45- permitindo o acesso
remoto e pesquisa ao vivo via Rede e Internet;
|
|
8- Porta
RS232C Serial- para conexão de outros
equipamentos externos;
|
|
9- Entrada
de Energia: por fonte adaptadora.
|
