Conversor FlexMedia de Dados Bidirecionais RS232 ou RS485, modo Ponto a Ponto com Controle de Fluxo, versão Ponto a Ponto sem Controle de Fluxo e versão Ponto a Multi-Ponto (Multi-Drop), utilizando 01 Fibra Óptica Multimodo ou Monomodo, Conector SC.
MONOMODO
CÓDIGOS | DESCRIÇÃO |
MCFO/DD35S20-1F | Conversor Multi-Drop Bidirecional de Dados RS232/422/485, Transmissor/Receptor, 01 x Fibra Ótica; |
MCFO/DD53S20-1F | Conversor Multi-Drop Bidirecional de Dados RS232/422/485, Receptor/Transmissor, 01 x Fibra Ótica. |
MULTIMODO
CÓDIGOS | DESCRIÇÃO |
MCFO/DD35M4-1F | Conversor Multi-Drop Bidirecional de Dados RS232/422/485, Transmissor/Receptor, 01 x Fibra Ótica |
MCFO/DD53M4-1F | Conversor Multi-Drop Bidirecional de Dados RS232/422/485, Receptor/Transmissor, 01 x Fibra Ótica.. |
O Sistema
A interface de dados para fibra óptica possui três modos de funcionamento distintos para a transmissão de dados seriais::
- Ponto a Ponto com Controle de Fluxo;
- Ponto a Ponto sem Controle de Fluxo;
- Ponto a Multiponto (Multi-Drop);
No modo Ponto a Ponto com Controle de Fluxo, as interfaces ópticas se comportam como um DCE (Data Circuitterminating Equipment), ou seja, como um Modem, possibilitando o trânsito de dados bidirecionais no padrão RS232, com controle de fluxo, com um equipamento DTE (Data Terminal Equipment), que é o sistema hospedeiro, muitas vezes um computador. Isto possibilita que dois equipamentos DTE se comuniquem por Fibra Óptica. O equipamento pode ser configurado para monitorar o estado do link e interromper o fluxo de dados (mudança do DCD e DSR), caso o link de fibra tenha algum problema.
Na versão Ponto a Ponto sem Controle de Fluxo, a interface óptica transmite e recebe dados RS232 ou RS485, em modo half duplex ou full duplex.
A versão Ponto a Multi-Ponto (Multi-Drop) é voltada para o controle de diversos equipamentos via interface mestre e outros escravos, onde apenas um escravo transmite de cada vez, e se um dos escravos parar de funcionar, não afetará os demais.
Exemplos de Aplicações
- Troca de dados entre quaisquer equipamentos RS232 com ou sem controle de fluxo;
- Troca de dados entre equipamentos RS485 Half ou Full Duplex com ou sem terminador;
- Versão ponto a multi-ponto (multi-drop): rodovias (painéis de comunicação) e controle de tráfego;
- Cabeamento através de ambientes eletricamente hostis.

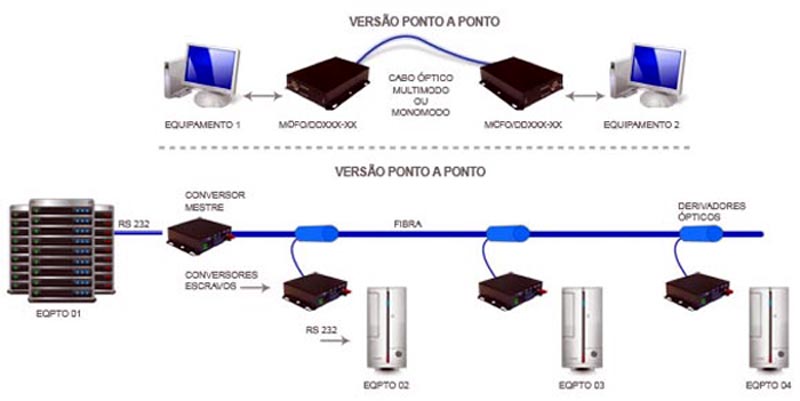

Diagrama de Conexões
Download
Ver Folder em PDF:
(*) Especificações, de responsabilidade do fabricante, podendo ser alteradas sem aviso prévio. Imagens meramente ilustrativas.
